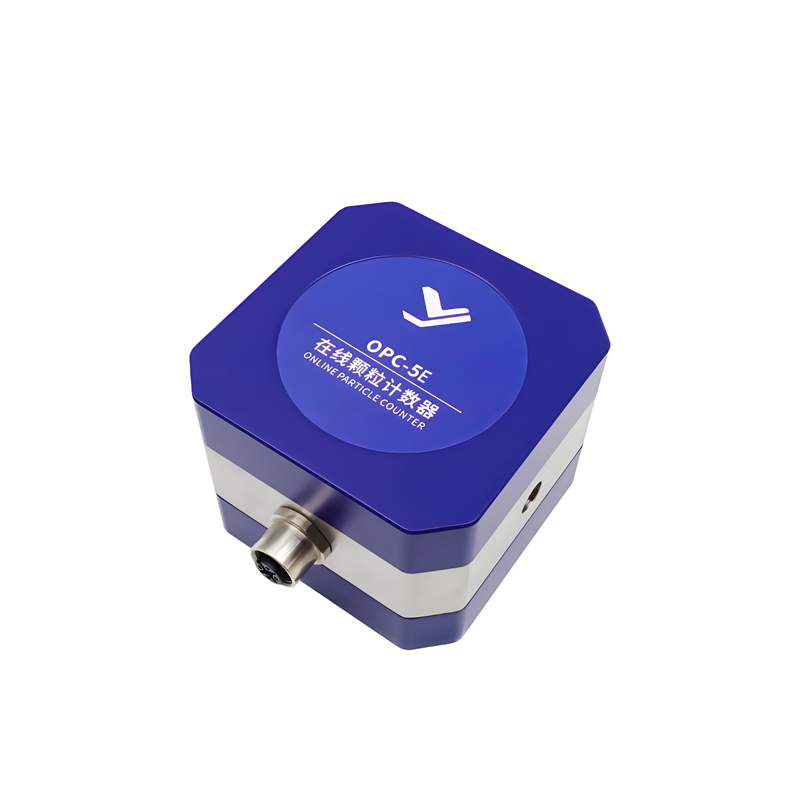

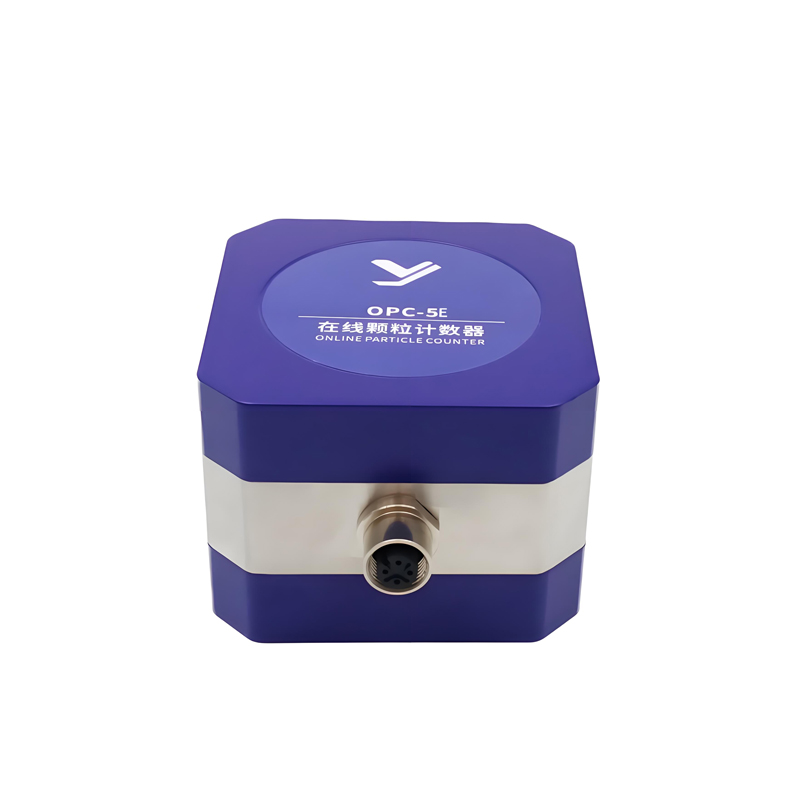

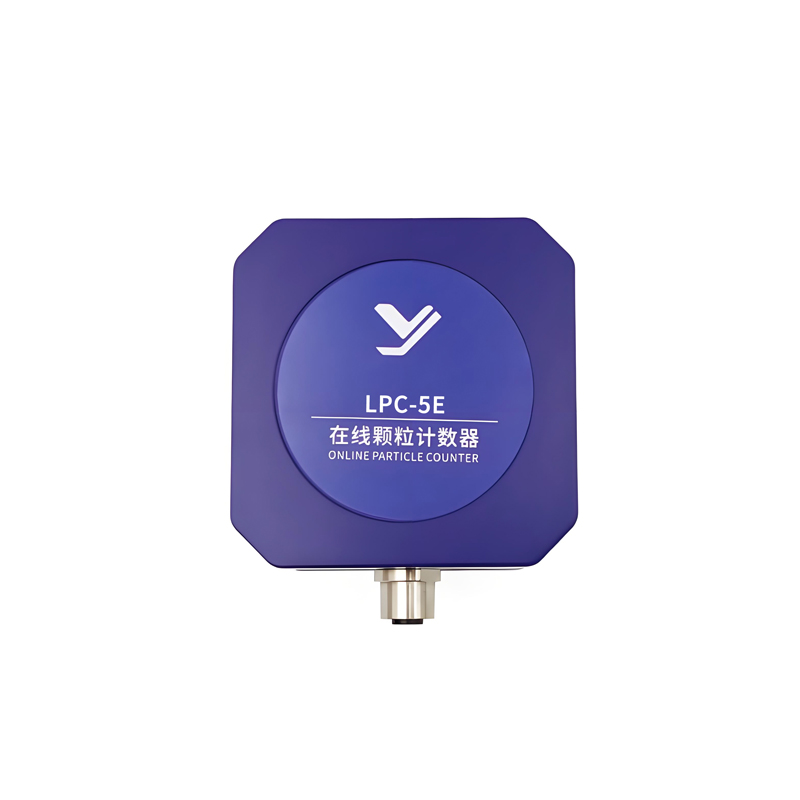

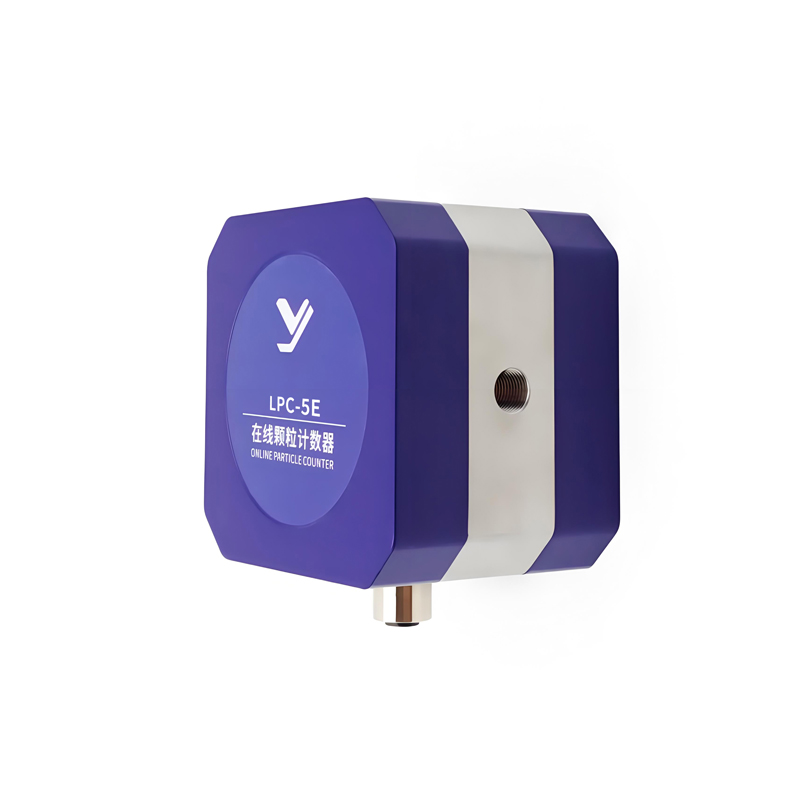

在线颗粒计数器LCP-5E

LPC-5E型在线颗粒计数器，又称污染度传感器、清洁度传感器，是一款基于光阻法（遮光法）原理的紧凑型流体颗粒计数器，可以实时在线安装并测量液压油和润滑油等各类液体的污染程度，以 NAS1638、ISO4406、GJB420A、GJB420B 或其他标准输出液体的清洁度等级。产品小巧坚固，十分适用于液压、润滑等工业设备的油品状态监测，是预防性维护、先进智造之可信赖产品。

适用范围：液压油、润滑油、绝缘油、透平油、发动机油、航空煤油、柴油、乙二醇抗燃液压油、磷酸酯液压油、食用油、切削液、超纯水、药液、化学试剂等液体

下载产品数据表联系我们

在线颗粒计数器LCP-5E产品详情

返回列表

产品参数

测量原理	光阻法（遮光法、Light Extinction Method）
检测元件	半导体激光器、光电转换器
检测范围	1~100μm（ISO 4402）， 4~70μm(c)（ISO 11171 、GB/T18854）
检测通道（8 通道）	ISO 4402：1 、2 、5 、10 、15 、25 、50 、100μm 或 ISO 11171 ：4(c) 、4.6(c) 、6(c) 、10(c) 、14(c) 、21(c) 、38(c) 、70µm(c)
灵敏度	ISO 4402: 1μm 或 ISO 11171: 4μm(c)
校准标准	ISO 4402 (ACFTD、GBW(E)120017) 、ISO 11171 (ISO MTD 、GBW(E)120083)
内置标准	ISO 4406 0…28 级
	NAS 1638 00…12 级
	GJB 420A 、GJB 420B 000…12 级
	GB/T 14039 0…28 级
	SAE AS4059 000…12 级
	GOST 17216 00…17 级
检测精度	±0.5 污染度等级（取决于流量的稳定性）
允许流量	10~500mL/min（最优 25mL/min）
液体粘度	≤680cSt
重合误差极限	20000 粒/mL
允许油压	0~3Mpa，瞬时峰值 5Mpa，选配减压阀可达 42Mpa
油路接口	M10×1.0mm 内螺纹
数字输出	RS485 Modbus RTU 隔离电压 2kV
工作电源	DC 10~28V，＜60mA@DC24V，2W Max
适用流体	润滑油、液压油、煤油、试剂、水基等液体，磷酸酯类液体需定制
流体温度	-20 … 85 ℃
环境温度	-20 … 60 ℃
存储温度	-40 … 85 ℃
外壳材质	不锈钢（防爆款），聚碳酸酯
接液材质	NBR，FKM，玻璃，不锈钢，铝合金
结构尺寸	80×80×60mm (长×宽×高)
重量	<800g
防护等级	IP66
连接电缆	2 米 5 芯电缆，M12×1.5-5 芯连接器，或 M12 葛兰头
电磁兼容	EN 61000 ，EN 61326-1 ，EN 61326-2 ，EN 61326-4
振动耐受	2g
防爆等级（可选）	Ex ib IIC T6 Gb
微量水分（选配）	0~5000ppm（依据油样校准），精度±10%
水活性（选配）	0~1aw（同 0~100%RH 水分饱和度），精度±3%
油温（选配）	-40~85℃,精度±0.5℃

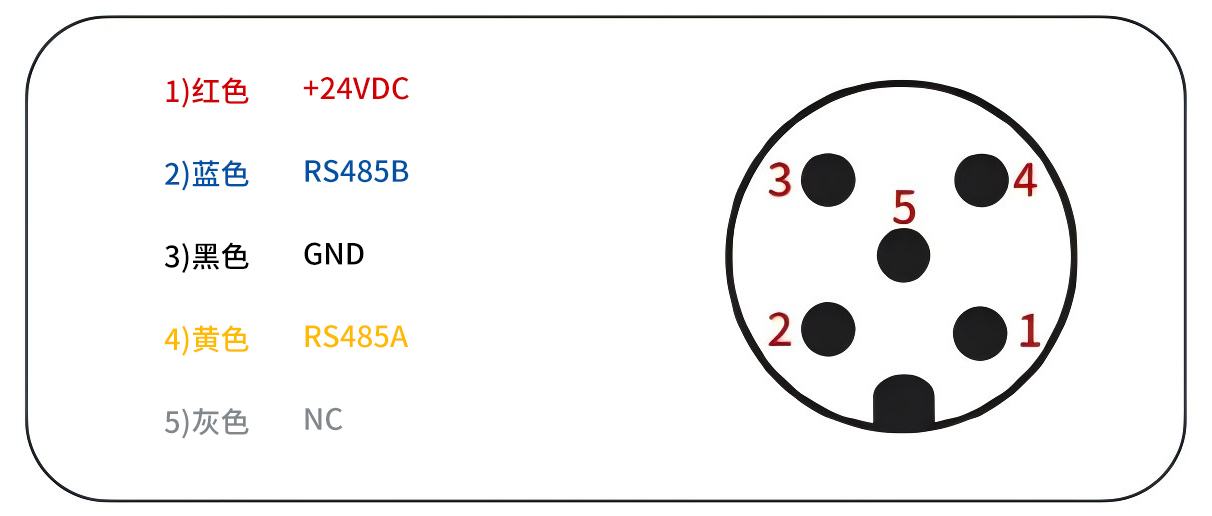

接口定义(M12 母头法兰座视角)

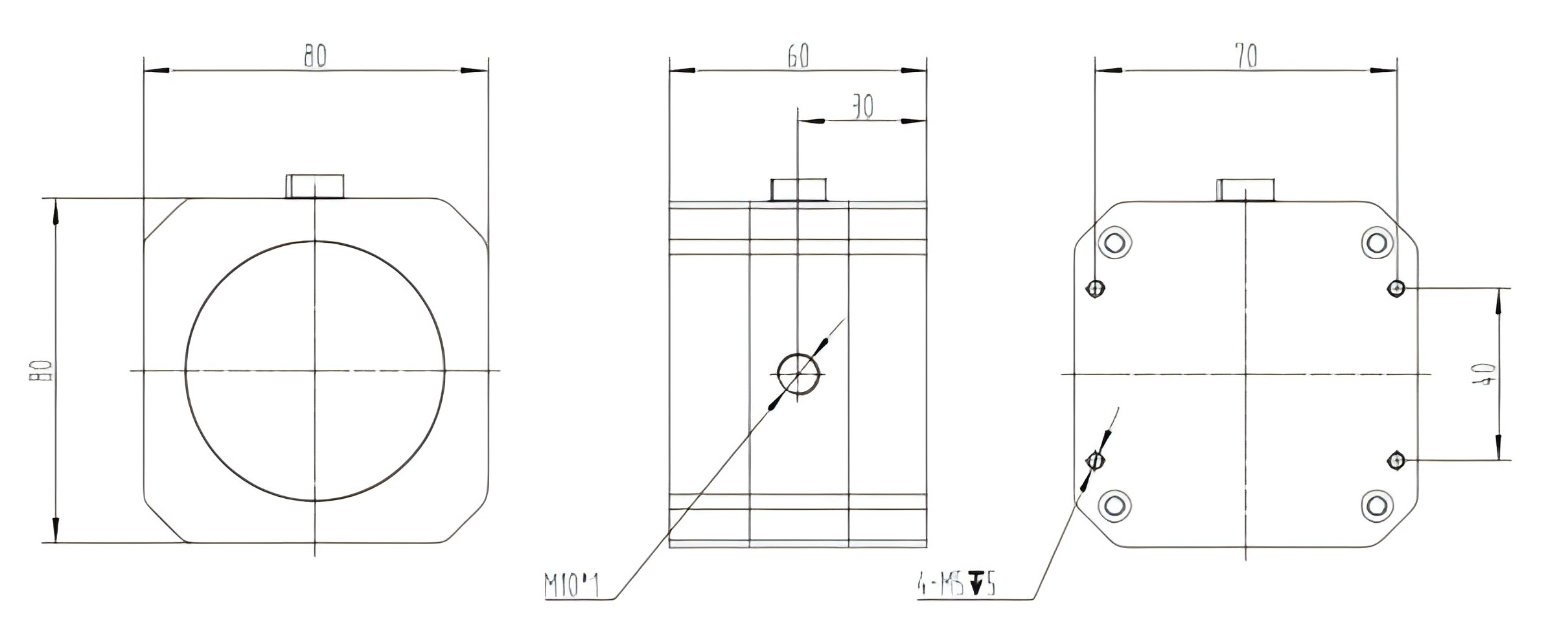

结构尺寸(mm)
